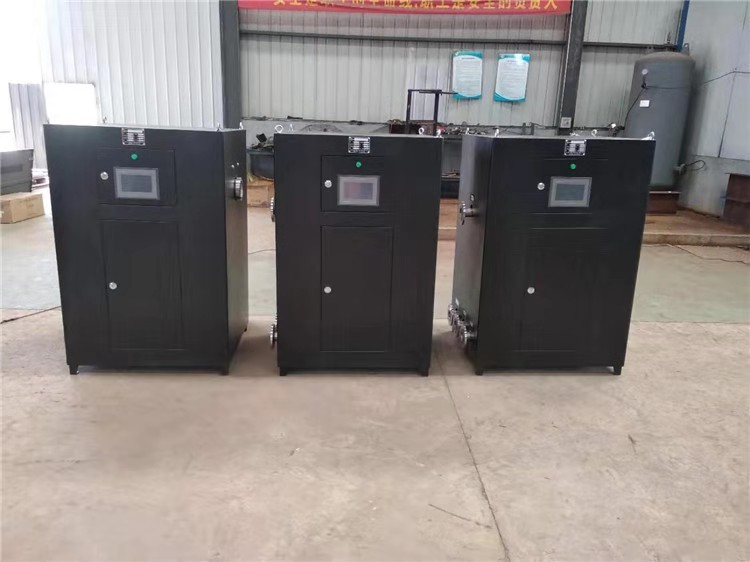

一、工作原理

设备采用物理清洗方法，将清洗胶球从发球器发送到冷凝器进水端，胶球随着水流进入换热管内，依靠水的压差擦洗换热管内壁，胶球在冷却水回水端随水流进入收球器内，再将胶球回收到发球器内。

二、 结构特点

1、发球器：

材质为304不锈钢，接口法兰为DN50，承压2.0MPa。主要腔体、视镜、自动排气阀、排水阀、隔网等组成。

2、收球器：

材质为碳钢，防腐喷漆，主管接口为法兰，收球口法兰接口为DN50。由腔体和隔网等组成。

3、水泵：

品牌：南方，流量：8T/H，每套清洗装置共配置2台水泵，发球、收球各1台水泵、

胶球：

4、海绵球，湿态比重为1.0-1.15g/cm3 ,耐磨，质地柔软富于弹性，材质均匀，气孔均匀贯通。

5、管路：

UPVC、无缝钢管。

6、阀件：

UPVC、铸铁、铜。

7、控制箱：

自动控制，自行设定清洗频率和时间。

三、装置优点

1、简单可靠的在线清洗装置，无需停机，可提供长期彻底的清洗。

2、全自动控制，可自行设定清洗频率和时间。

3、保持冷凝器处于换热状态，有效提高机组整体效率，降低运行成本。

4、减少中央空调的保养维护成本，减少化学药剂的使用，减少冷凝器换热管的腐蚀。

5、防止中央空调压缩机超负荷工作，延长机组使用寿命。

6、节省中央空调的停机维护时间，对生产类型单位有利。

7、胶球使用周期长，胶球只在管路内循环，避免水泵对胶球的损伤。

8、体积小，操作简单，安装方便。

四、性能参数

1、适合管径：DN200-DN800(收球器按适用管径配)

2、设备承压：2.0MPa

3、收发球管路管径：DN50

4、发球泵

     流量：8T/H

     扬程：36米

     功率：1.5KW

     数量：1台

5、收球泵：

     流量：8T/H

     扬程：36米

     功率：1.5KW

     数量：1台

6、电源：380V/50Hz

五、安装注意事项

1、收球器必须按适用管径在冷凝器冷却水出口管路上，接口法兰按标贴对应连接，收球器箭头方向和水流方向一致。

2、发球进口和出口法兰连接到冷凝器冷却水进水管路上，冷却器冷却水进水管路上进水口和出水口间距0.5米以上，进水口因在出水口前。

3、主处理器四周应留有0.6米以上维修空间。

4、连接管路应横平竖直，尽量减少弯道。

5、为确保胶球顺利清洗换热管不被杂物堵塞、划伤，应保证冷凝器进水管发球点到收球器收球点这段管道及冷凝器端盖内无焊渣、铁屑等杂物，建议在冷凝器进水管发球点前安装过滤器。

六、使用

初次使用：

1、根据冷凝器换热管内径和数量将清洗胶球投入发球器内。 方法：清洗胶球湿态直径比换热管内径大1~2mm，数量为换热管数量的10%左右，打开视镜，将胶球投入发球器内，将视镜装好。

2、将设备和管道内空气排空。

正常使用：

1、 设定每天清洗开始时间和停止时间，设定发球和收球时间。

2、每天设定时间清洗装置自动启动清洗冷凝器换热管。顺序如下：
（1）开启2个发球电动球阀，时间约1分钟。
（2）启动发球泵，胶球从发球器内随水流进入冷凝器冷却水进水管路，然后跟随冷却水进入冷凝器内，在冷却水的压差作用下，胶球进入换热管内，对换热管进行清洗，出换热管后胶球进入收球器内，胶球被收球器隔网拦下，清洗时间约1-2分钟。
（3）发球泵停止，关闭2个发球电动球阀，时间约1分钟。
（4）开启2个收球电动球阀，时间约1分钟。
（5）启动收球泵，胶球从收球器内随水流进入发球器内，由于隔网的阻拦，胶球被拦在发球内，水被泵处至冷却水出水管路中，收球时间约1-2分钟。

至此，一次清洗发球、收球循环结束。一次循环约5-8分钟，通过设定清洗总时间，可间接设定每天清洗的次数。
