真空引水罐

  • 产品特点:
    博谊是一家专业从事真空引水罐研发生产制造的企业,有需要可免费咨询!
  • 咨询电话:18931158249
  • 产品详情

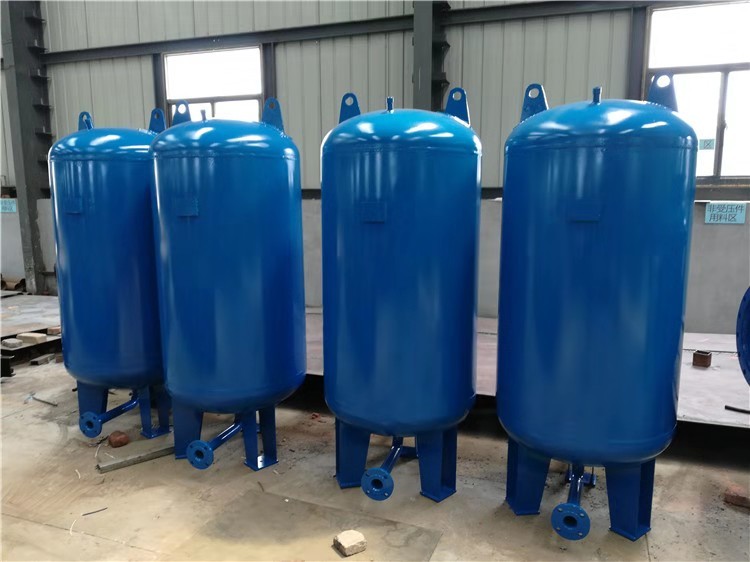

泵前真空引水罐是一种水泵吸水设备,也称为真空罐、引水筒、自动引水装置。它是一具密封的罐体,串联在泵前吸水管上,使水泵吸水口由负压吸水变为正压吸水。应用引水筒,可节省了真空泵、气水分离罐和吸水管底阀。

引水筒的工况水泵启动之前,先向筒内充水至2—2断面,而2—2断面以上的筒内空间和引水筒的吸水管即0—0至1—1断面间,均为常压空气。水泵启动后,筒内水位逐渐下降,使筒内空气压力逐渐降低而形成负压,水源的水则通过吸水管逐渐上升,当筒内水位降至3—3断面时,吸水管内则完全充满了水,继而这个吸水系统就进入了运转状态,筒内的空气随着运行时间的延续,以气泡形式被水带到筒外,而达到正常运转状态。这样,就将水泵的负压吸水变成了正压吸水。

采用引水筒吸水系统,不仅改变了水泵吸水工况,而且还有以下优点:

1、设备简单,节省投资。与真空泵引水系统相比,可节省真空泵与气水分离罐,吸水管也不必装底阀,既节省工程费用,而且操作方便,占地面积也小。

2、引水筒易于制造,并便于维修。

3、使水泵由负压吸水变成了正压吸水,使用效果好,运行可靠,并避免了由底阀漏水而影响水泵正常运转的缺点。

由于它有上述优点,所以它的使用范围也不断拓宽,而且在实践中不断改进和完善。引水筒在设计、制作与安装等方面,需注意以下几点:

整个吸水系统必须严密不漏气

尽量减小吸水管阻力,吸水管直径应不小于水泵吸水口直径,使其流速在1.0m/S左右。

尽量减小吸水高度,在保证水泵能充满水的情况下,尽量降低引水筒的高度。

引水罐宜安装在最靠近水源的地方,减小引水罐吸水管的长度。

引水罐的容积宜大不宜小,决不允许小于设计容积,以保证其吸水能力。
